FPV brýle

FPV brýle jsou váš pomyslný kokpit – společně s kamerou zásadně určují kvalitu obrazu, latenci a celkový zážitek z letu. V praxi rozlišujeme dva hlavní typy: krabicové (box) s jedním velkým displejem a klasické nízkoprofilové se dvěma samostatnými displeji. Kromě analogových systémů jsou dnes rozšířené i digitální HD přenosy (DJI O4 / O4 Pro, Walksnail Avatar, HDZero) s vyšším rozlišením a stabilnějším obrazem.

Doporučené parametry – rychlá orientace

Použití	Typ brýlí	Rozlišení panelu	Klíčové funkce
Začátečník (analog)	Krabicové	≥ 800×480	DVR, základní VRX, pohodlný faceplate
Freestyle / závody (analog)	Nízkoprofilové	1024×768 až 1280×960	IPD/fokus, VRX modul s fúzí, kvalitní antény
Cinematic / LR (digitál)	DJI / Walksnail	Až 1080p v brýlích	Adaptivní bitrate, čisté OSD, interní DVR
Závody (digitál)	HDZero	Až 720p	Velmi nízká latence, stabilní link

DVR a záznam

Většina brýlí má vestavěné DVR, které zaznamená to, co vidíte. U analogu se obraz při rušení snadno rozpadá; kvalitnější DVR pomáhají (vyšší bitrate, 60 fps). U digitálu je záznam čistší a často lze ukládat přímo z VTX (lepší než feed v brýlích). Pro analog existují externí DVR (např. PowerPlay).

Optika, zobrazení a pohodlí

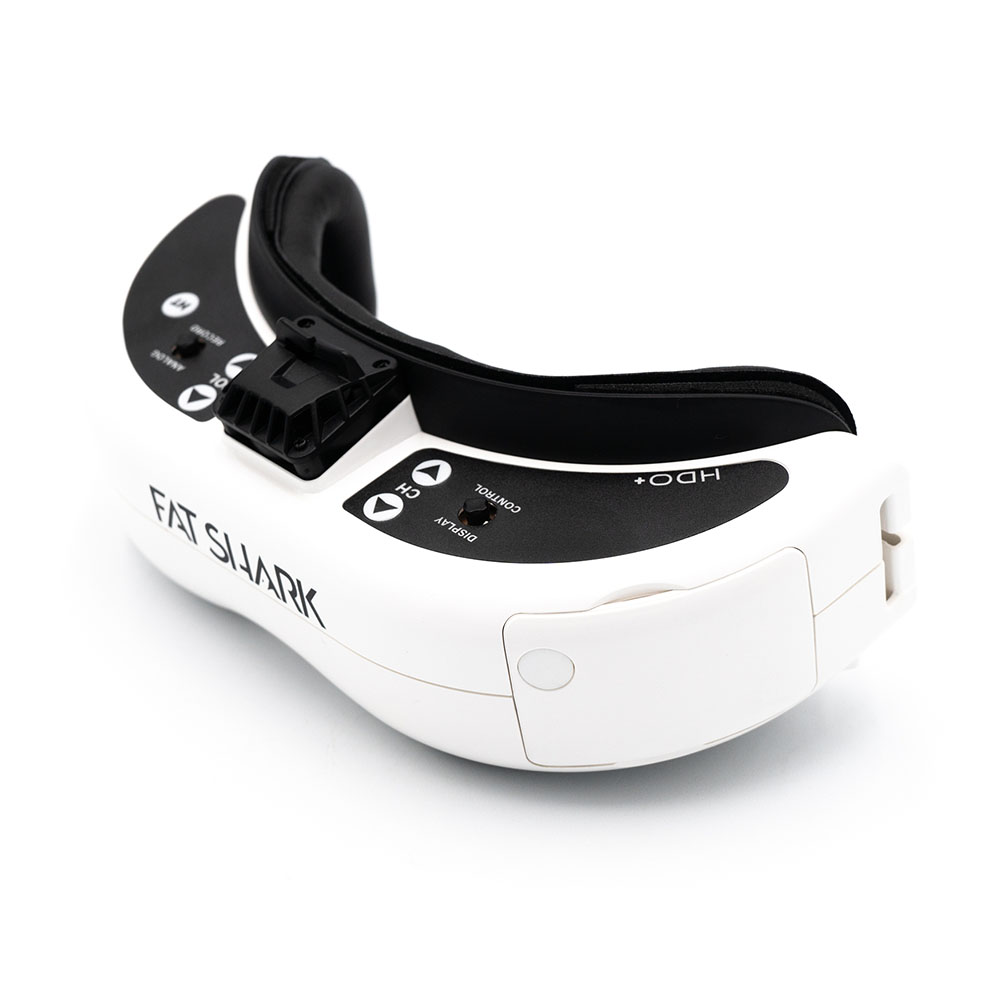

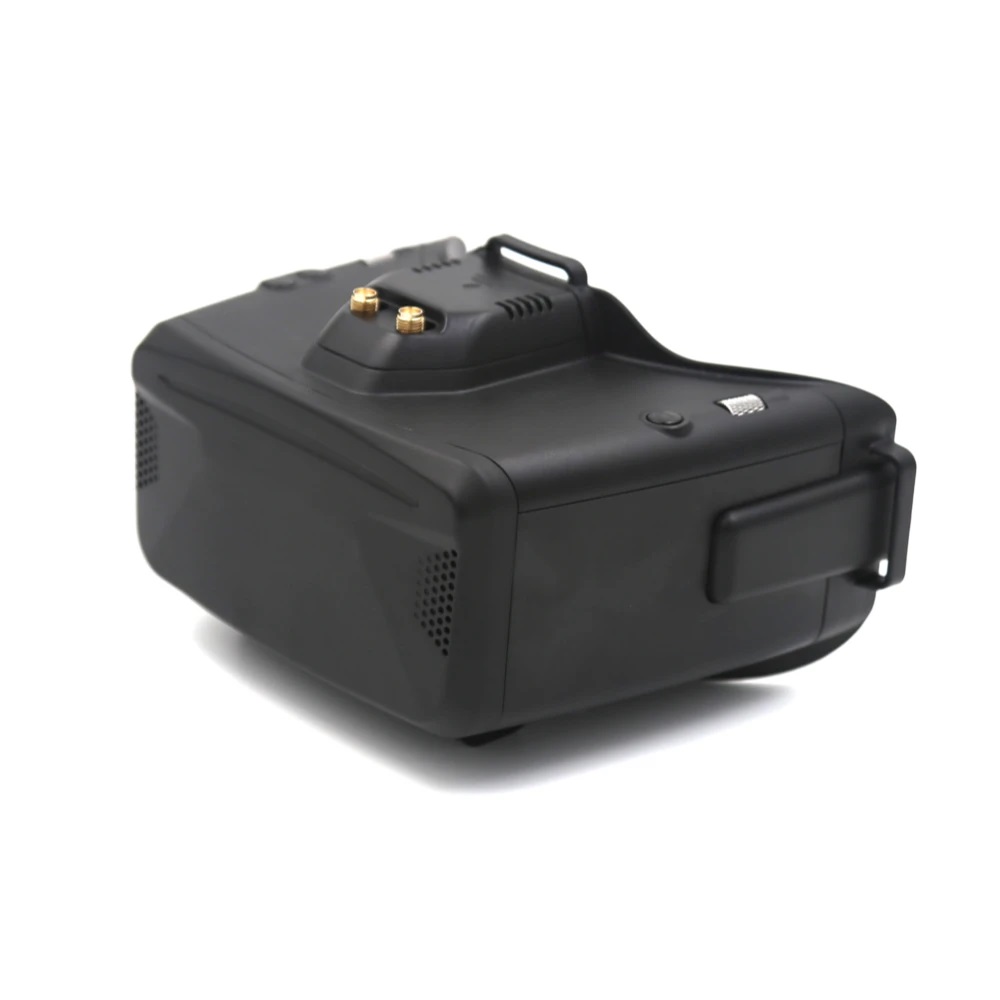

Krabicové brýle nabízejí větší obraz a často nižší cenu, jsou vhodné pro začátečníky. Nevýhodou jsou větší rozměry a hmotnost. Nízkoprofilové brýle mají menší, ale ostřejší obraz, lepší ergonomii a možnost přesného nastavení IPD (vzdálenost zornic) a dioptrické korekce (vložené čočky / posuvný fokus). Většina analogových brýlí má dnes rozlišení kolem 1280×960, což je pro obraz přenášený analogovým systémem víc než dostačující.

Rozlišení panelů – u analogu typicky 800×480 až 1280×960; u digitálu až 1080p (výstup systému).
FOV (zorné pole) – větší FOV působí imerzivněji, ale může zhoršit ostrost v krajích.
IPD a fokus – nastavitelné rozmezí IPD a možnost dioptrických čoček výrazně zvyšují komfort.
Hmotnost a vyvážení – lehčí brýle méně unavují; u těžších pomáhá top-strap a protizávaží baterie.
Typ displeje – LCD používají podsvícení k osvětlení tekutých krystalů, zatímco OLED vytvářejí světlo v každém pixelu zvlášť, což jim umožňuje hlubší černou, lepší kontrast a tenčí, flexibilnější design.

Analogové

Video přijímač (VRX), diverzita a fúze

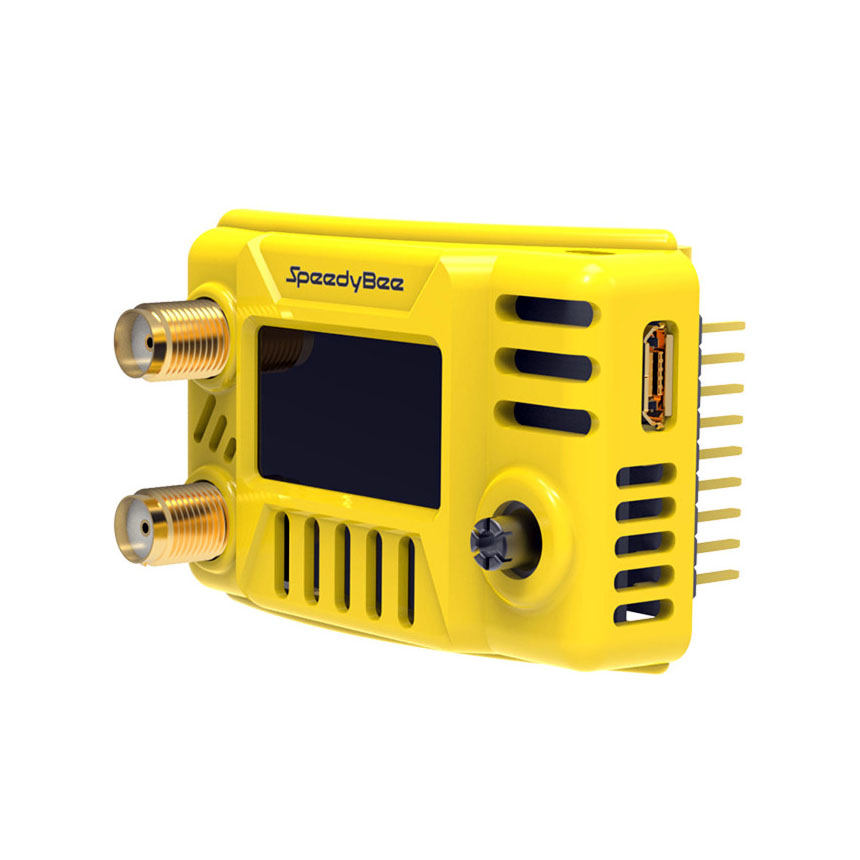

U analogových brýlí lze použít integrovaný VRX, modul do šachty nebo externí VRX přes kabel. Systémy s diversity využívají dva nezávislé přijímače a automaticky přepínají lepší signál. Pokročilé moduly s fúzí (RapidFire, RapidMix, ClearView) kombinují data a redukují šum pro stabilnější obraz.

Digitální

DJI

DJI Goggles 3

DJI Goggles 3 jsou aktuálním vrcholem nabídky. Brýle využívají dvojici micro-OLED displejů s rozlišením 1920×1080 a obnovovací frekvencí až sto hertzů. Díky OLED technologii je výsledkem obraz s vysokým kontrastem, hlubokou černou a velmi nízkou latencí, což ocení zejména piloti vyžadující maximální přenosovou kvalitu.

Zorné pole činí přibližně čtyřicet čtyři stupňů. Tato hodnota nepatří mezi nejširší, avšak díky vysoké hustotě pixelů a ostrosti obrazu působí zobrazení velmi přirozeně. Goggles 3 staví na přenosu O4, který zajišťuje vysokou stabilitu a dosah až kolem třinácti kilometrů v ideálních podmínkách. Latence je minimální a přenos podporuje také vysoké datové toky, což se odráží na kvalitě obrazu při rychlém pohybu.

Brýle disponují integrovaným dioptrickým nastavením v rozmezí od minus šesti do plus dvou dioptrií, ergonomicky tvarovaným tělem a pohodlným pěnovým těsněním. Výdrž baterie dosahuje přibližně tří hodin provozu. Model představuje nejlepší poměr mezi přenosovou kvalitou, komfortem a možnostmi použití pro nejnovější drony s technologií O4.

DJI Goggles N3

Goggles N3 jsou cenově dostupnější brýle postavené na stejném přenosovém standardu O4, ale využívají jednodušší displejovou technologii. Používají jeden LCD panel s rozlišením Full HD a obnovovací frekvencí šedesát hertzů. Obraz je méně kontrastní než u OLED displejů, ale zůstává dostatečně ostrý a plynulý pro běžné FPV létání.

Zorné pole se pohybuje kolem padesáti čtyř stupňů, což působí otevřenějším dojmem než u Goggles 3. Přenos dosahuje obdobných parametrů jako u vlajkového modelu, včetně stabilního spojení a velkého dosahu v rámci regulací. Latence je velmi dobrá, i když LCD panel nedokáže nabídnout stejnou vizuální hloubku jako micro-OLED technologie.

Konstrukce N3 je prostornější a brýle lze pohodlně používat i společně s dioptrickými brýlemi. Provozní doba je přibližně dvě a tři čtvrtě hodiny. Model je vhodný pro piloty, kteří chtějí využívat přenos O4 bez investice do nejvyšší řady.

DJI Goggles Integra

Goggles Integra tvoří základní model v nabídce. Přestože nabízejí Full HD displej a osvědčenou ergonomii, spoléhají na starší přenosové technologie O3 a O3+. Tyto standardy poskytují stabilní přenos, avšak s nižší odolností proti rušení i menší maximální vzdáleností, která bývá kolem deseti kilometrů.

Zobrazení pracuje s obnovovací frekvencí až sto hertzů, takže plynulost je solidní. Displej je LCD typu a zorné pole přibližně čtyřicet čtyři stupně. V kombinaci s jednodušší elektronikou jde o plně funkční řešení, avšak bez moderních funkcí zavedených u O4.

Goggles Integra jsou vhodné především pro uživatele starších dronů nebo ty, kteří hledají cenově nenáročné brýle. Nabízí pohodlné nošení a dostatečnou výdrž, ale neposkytují technickou úroveň novějších modelů.

Walksnail

Walksnail Avatar Goggles X

Avatar Goggles X jsou koncipovány jako pokročilý headset zaměřený na maximální kvalitu obrazu, nízkou latenci a širokou konektivitu.

Brýle používají dvojici OLED displejů s rozlišením 1080p a obnovovací frekvencí až 100 Hz. Díky tomu dokážou nabídnout velmi plynulý obraz s vysokým kontrastem, hlubokou černou a rychlou odezvou, která je pro FPV létání zásadní. Zorné pole činí zhruba 50 stupňů, což přináší ostrý a soustředěný obraz bez znatelného zakřivení.

Tělo brýlí podporuje nastavitelný IPD i dioptrické korekce, takže je lze přizpůsobit širokému spektru uživatelů včetně těch, kteří běžně létají s brýlemi. Díky kompaktní konstrukci je hmotnost kolem tří set gramů bez baterie, což pomáhá pohodlnému nošení i při delších letech.

Model X nabízí bohaté možnosti propojení. K dispozici je HDMI vstup i výstup pro připojení externích digitálních zařízení nebo zobrazení signálu na dalších obrazovkách. Lze jej použít i s analogovým přenosem přes AV-in. Modularita konstrukce umožňuje výměnu VRX modulu a případné budoucí rozšíření funkcí. Výrobce u tohoto modelu zapracoval i na ergonomii, a i když jde o technicky nejvybavenější verzi, jejich posazení na obličej bývá dle uživatelů pohodlnější než u předchozích generací.

Walksnail Avatar Goggles L

Avatar Goggles L představují dostupnější variantu zaměřenou na širší FOV a jednoduché použití bez složité konfigurace.

Používají 4,5palcový LCD panel s rozlišením 1080p a obnovovací frekvencí šedesát hertzů. Displej tak nabízí solidní obraz s dobrým jasem a barvami, ale plynulost není na úrovni OLED panelů u modelu X. Oproti tomu však brýle přinášejí výrazně širší zorné pole zhruba sedmdesát pět stupňů, což dává pocit větší otevřenosti a rozšířeného prostoru.

Model L má jednodušší konstrukci a omezenou konektivitu. Nechybí základní Walksnail digitální přijímač, ale absentuje možnost HDMI vstupu a výstupu i AV-in, takže brýle nelze snadno propojit s dalšími systémy nebo externími zobrazovači. To je vhodné pro uživatele, kteří chtějí čistě Walksnail digitální přenos bez dalších integrací.

Hmotnost se pohybuje kolem třistapadesáti gramů. V těle brýlí je umístěn headtracking modul, takže jej lze využívat bez externích krabiček nebo doplňků. Pro běžné použití je k dispozici pohodlné pěnové těsnění, nicméně absence dioptrických nastavení může být limitující pro piloty se zrakovou korekcí.

Avatar VRX

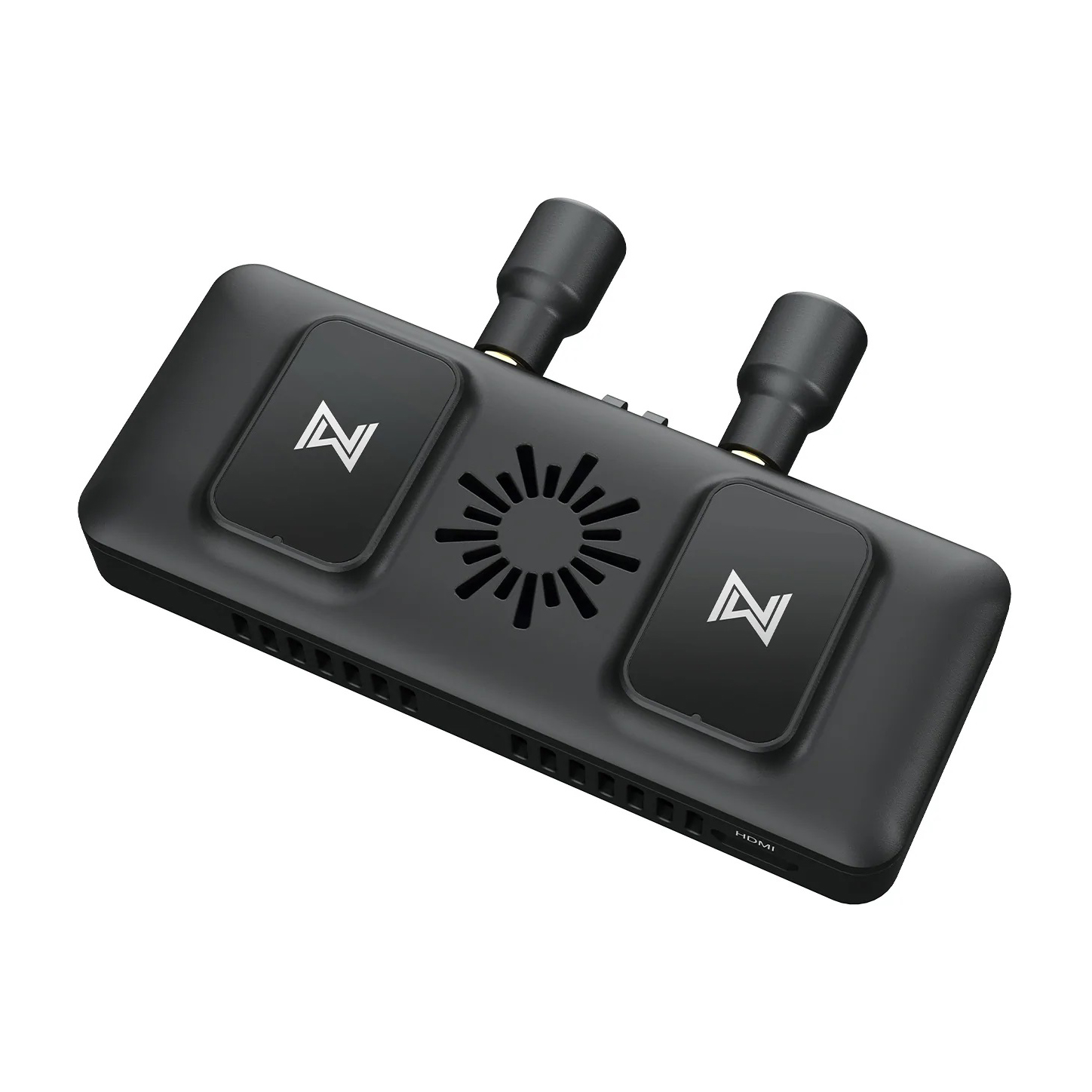

Walksnail Avatar VRX je samostatný přijímač digitálního HD obrazu pro systém Walksnail Avatar. Přijímač má HDMI výstup a lze jej tak zapojit do analogových FPV brýlí, monitoru nebo televize. Digitální přenos Walksnail Avatar umožňuje přenos videa ve Full HD (1080p) nebo HD (720p) kvalitě s nízkou latencí až 22 ms a vysokou obnovovací frekvencí 60/120 fps a datovou propustností 25/50 Mbps. Přijímač disponuje dvěma RP-SMA konektory. Již v základu jsou u přijímače dvě všesměrové antény a dvě integrované směrové LHCP antény.

HDZero

BoxPro+ a BoxPro

HDZero BoxPro+ a BoxPro jsou špičkové krabicové brýle s bohatou výbavou. Brýle mají integrovaný přijímač pro HDZero a analogový video přenos. Jsou také vybaveny HDMI vstupem podporujícím 100 Hz pro připojení jiných digitálních systémů.

Brýle používají 100Hz LCD displej s jasem 1800 nitů a nabídnou velké FOV 54°. Brýle jsou dostatečně široké, takže je lze použít i s brýlemi. Doplňkově HDZero nabízí i na míru dělané dioptrické vložky. HDZero BoxPro+ disponují čtyřmi anténami pro HDZero přenos. Dvě antény se připojují na horní straně brýlí přes SMA konektor. Další dvě směrové 7dBi antény jsou integrované v přední části brýlí. Levá anténa je současně využita pro HDZero i analogový přijímač. Analogový přijímač je vybaven 2D deinterlacerem, který zajišťuje vyšší ostrost obrazu. Součástí brýlí je DVR modul, který umožňuje zaznamenávané video nahrávat na SD kartu. DVR umožňuje nahrávat HDZero, analogové video i HDMI vstup v kódování H.265. DVR podporuje automatický i manuální režim. DVR umožňuje nahrávat i zvuk, a to ze zabudovaného mikrofonu nebo externího mikrofonu, který lze k brýlím připojit. Brýle jsou napájené standardním DC konektorem napětím v rozsahu 2–6S. Chlazení brýlí a prevence proti zamlžování je zajištěna větráčkem s nastavitelnou rychlostí otáček.

Oboje disponují zmiňovaným mini HDMI vstupem i výstupem pro snadné zobrazení videa na externí obrazovce. K dispozici je také 3,5mm jack konektor pro vstup analogového videa z externího přijímače a 3,5mm jack konektor pro výstup headtracking modulu.

BoxPro+ mají oproti BoxPro navíc ELRS Backpack a WiFi modul. ELRS backpack v brýlích lze spojit s backpackem v RC vysílačce. To umožní přepínat video kanál na dronu i v brýlích současně přes vysílačku. Je také možné přes RC vysílačku zapínat/vypínat DVR a používat headtracking bezdrátově. WiFi modul umožní bezdrátové streamování přijímaného videa do telefonu nebo počítače.

Monitor

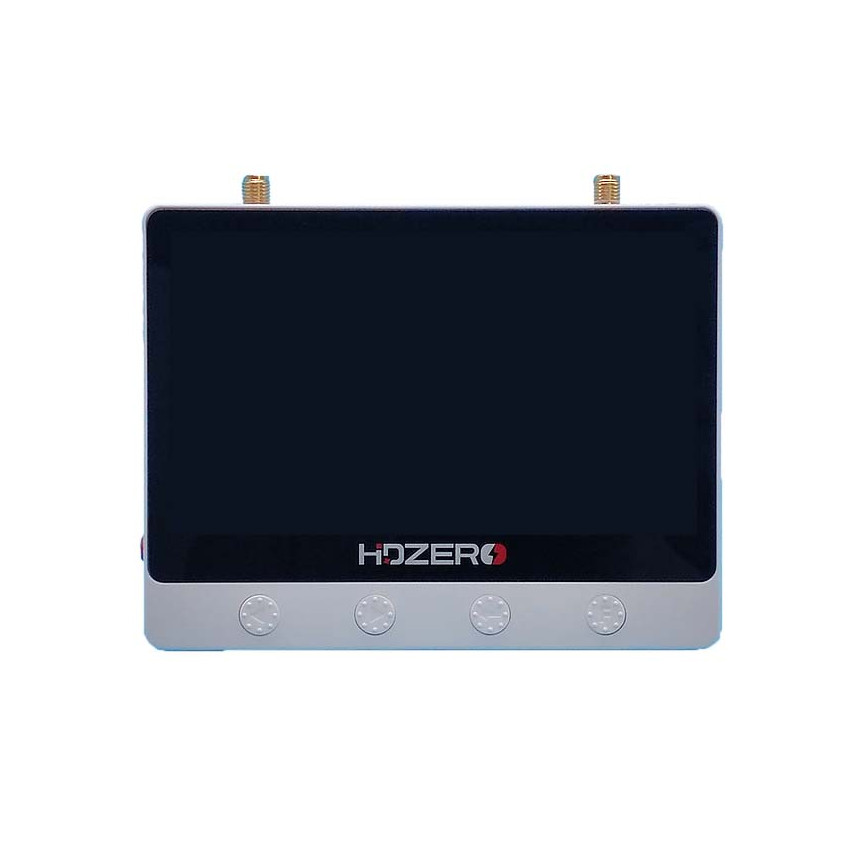

HDZero Monitor je velký 4,3", má jasný displej s jasem 800 nitů, rozlišením 720p a obnovovací frekvencí 60 fps. Velkou výhodou monitoru je, že dokáže přijímat digitální HDZero obraz i analogový obraz. Součástí displeje je také DVR, které nahrává přijímaný HDZero i analogový obraz na SD kartu. DVR začne nahrávat automaticky, když displej začne přijímat signál. Monitor má HDMI výstup, takže lze přijímaný obraz snadno zobrazit na větší televizi nebo ve FPV brýlích. Monitor lze napájet 7–25 V (2–6S LiPo) přes XT30 konektor nebo standardní DC konektor. Na spodku monitoru je 1/4" stativový závit pro snadné uchycení. Monitor má také AV input pro vstup analogového videa.

VRX4

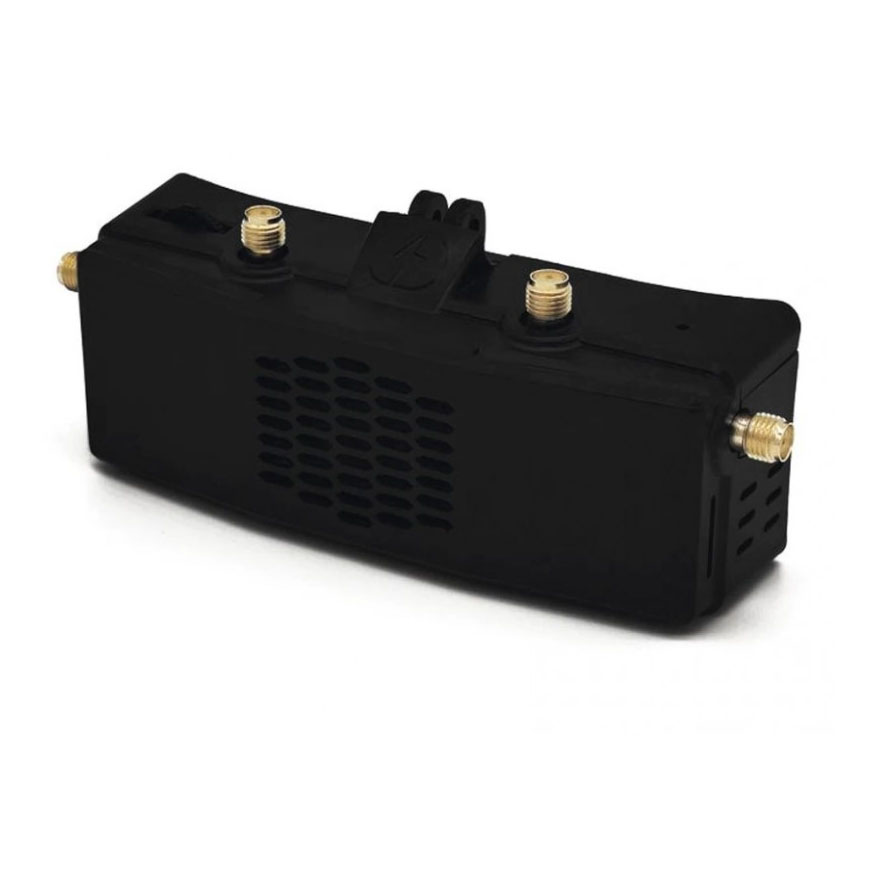

HDZero VRX4 je samostatný přijímač pro digitální přenos obrazu v HD kvalitě s minimální latencí. Přijímač VRX4 je navržený tak, aby šel snadno uchytit na přední část mnoha FPV brýlí. Přijímač disponuje HDMI výstupem pro snadné připojení do FPV brýlí nebo monitoru. VRX4 je napájen přes DC konektor napětím v rozsahu 7–26 V (2–6S). Součástí přijímače je také DVR, kdy je přijímaný obraz automaticky nahráván na SD kartu. Přijímač má čtyři SMA konektory pro připojení antén. Se systémem HDZero je vhodné používat antény s pravotočivou polarizací (RHCP). Majitele ELRS potěší dostupný konektor pro snadné připojení ELRS Backpacku.

Analog vs. digitál – rychlý přehled

Vlastnost	Analog	Digitál (DJI / Walksnail / HDZero)
Latence	Velmi nízká, plynulá	Nízká až velmi nízká (HDZero <~10–20 ms; DJI/WS adaptivní)
Kvalita obrazu	Zrnitá, kostičky při rušení	Vyšší rozlišení, čisté OSD, lepší čitelnost
Dosah/propustnost	Silně závislé na anténách a šumu	Adaptivní bitrate, error-correction, stabilnější obraz
Kompatibilita	Široká (různé VRX moduly)	Nutná shoda brýlí a VTX (ekosystém)
Cena	Nižší vstupní náklady	Vyšší investice, lepší pro dlouhodobé používání

Bezpečnost a dobrá praxe

Vždy volte přímou viditelnost mezi brýlemi a dronem; překážky dramaticky snižují kvalitu.
U analogových systémů mějte správně naladěný kanál a dodržujte výkonové limity dle místní legislativy.
U digitálu hlídejte verze firmwaru a kompatibilitu VTX–brýle; používejte storage pro záznamy na kartě.
Nepřehřívejte VTX, využijte Pit Mode / Low Power Disarm při čekání na start.

Co zkontrolovat před koupí

Kompatibilita (analogový/digitální ekosystém, VRX modul vs. integrovaný přijímač).
Optika (IPD, dioptrie/fokus, FOV) a komfort (faceplate, popruhy, hmotnost).
Napájení (podporované napětí, typ konektoru, výdrž s běžnou 2–4S baterií).
DVR kvalitu a formát záznamu, případně interní záznam z VTX u digitálu.

Napájení a baterie

Krabicové brýle často obsahují integrovanou baterii (snadné použití, vyšší hmotnost). Nízkoprofilové brýle se obvykle napájí externí baterií přes DC barrel (zkontrolujte podporované napětí – běžně 2–4S). Praktické je uložit baterii na popruh brýlí nebo do kapsy s delším kabelem (XT60 + DC).
